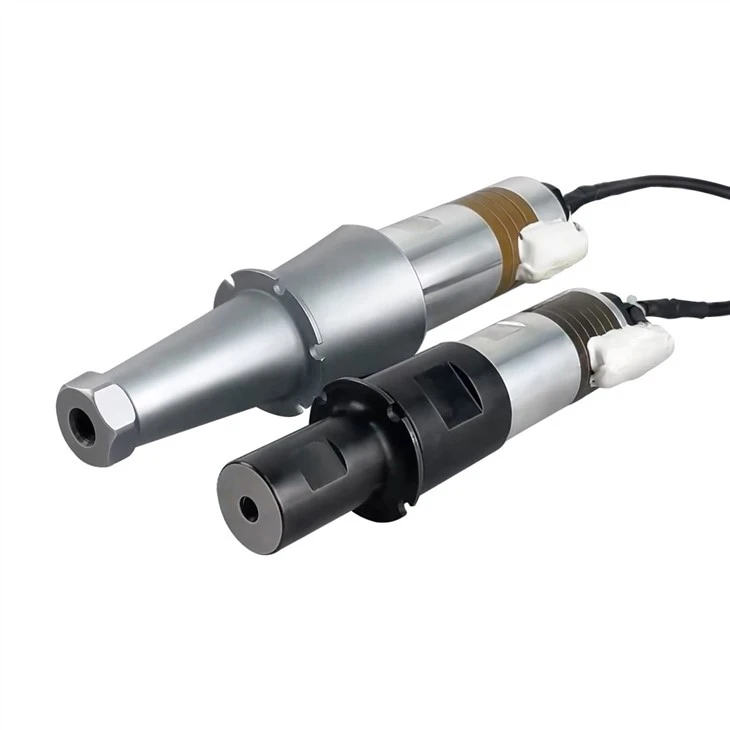

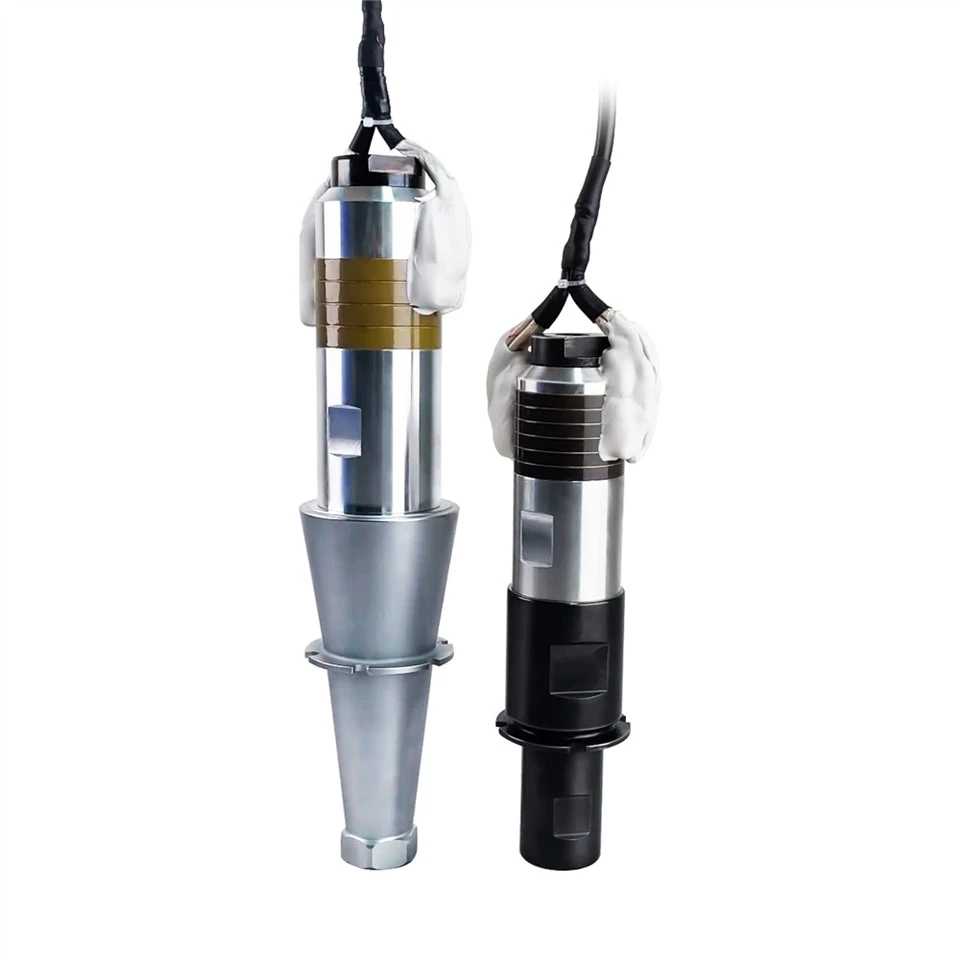

Ультразвуковой преобразователь высокой мощности

Как следует из названия, ультразвуковой рупор может изменять амплитуду ультразвукового преобразователя. Звуковой сигнал является своего рода пассивным устройством, которое не производит вибрации. Только входная вибрация изменяет амплитуду, а затем излучает ее, а также завершает преобразование импеданса. Ультразвуковой преобразователь может производить регулярные вибрации при соответствующем возбуждении электрического поля, а его амплитуда обычно составляет 10 мкМ, такой амплитуды недостаточно для непосредственного завершения процесса сварки и обработки. При правильно сконструированном рупоре, если прочность материала достаточна, амплитуда ультразвука может изменяться в широком диапазоне, более 100 мкм. После подключения ультразвукового генератора, мощного ультразвукового преобразователя и рупорного вибратора мы называем это полной ультразвуковой системой. С другой стороны, при продольных колебаниях рупора направления движения частиц в левой и правой частях поперечного сечения прямо противоположны, что эквивалентно существованию относительно статической узловой поверхности, которая также является наилучшая неподвижная точка вибратора. Отклонение от этого узла снизит эффективность работы вибратора, что обычно называют волной утечки. Вообще говоря, алюминиевый рупор имеет высокую эффективность передачи звука, но прочность материала низкая, и легко появляются трещины и скользящие провода с отверстиями под винты; Стальной рупор обладает высокой прочностью, но относительно большим акустическим сопротивлением. Рупор из титанового сплава обладает хорошими комплексными характеристиками, но его недостатками являются высокая цена и сложность обработки.

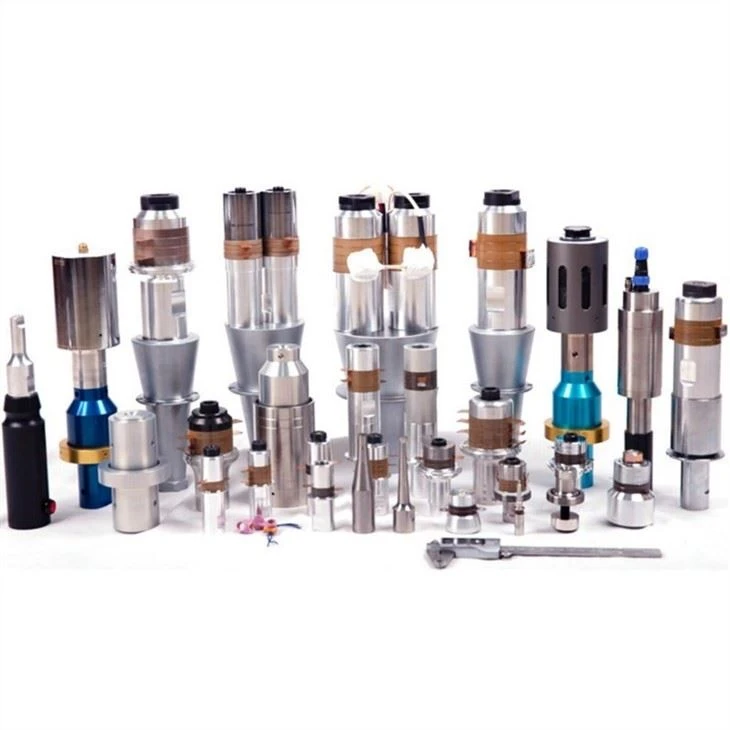

Основываясь на соображении обслуживания клиентов и улучшении качества продукции, мы можем предоставить клиентам полные системы ультразвуковых колебаний, такие как ультразвуковой генератор, ультразвуковые преобразователи высокой мощности с ультразвуковыми сварочными рожками, а также монтажные оболочки, провода, штекеры и т. д., чтобы свести к минимуму ненужный труд клиентов.

Спецификация:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Q:Предложения по установке ультразвукового преобразователя большой мощности

1. Отключите питание перед установкой;

2. Проверка без нагрузки после установки, чтобы убедиться, что частота и мощность датчика соответствуют частоте и мощности генератора;

3. Рекомендуется устанавливать устройство воздушного охлаждения нормальной температуры рядом с пьезоэлектрической керамикой;

4. Предлагается использовать цифровую схему автоматического слежения за частотой;

5. Фиксированный фланец;

Q:Принцип работы ультразвуковой сварки:

A: Ультразвуковой источник питания и преобразователь передают ультразвуковую энергию в зону сварки через верхний сварной шов. Поскольку область сварки представляет собой соединение двух сварных швов, в которых акустическое сопротивление велико, будет генерироваться локальная высокая температура. Из-за плохой теплопроводности пластика, нейлона, химического волокна, нетканого материала, многослойной ткани, золотой ткани и других материалов они не могут распределяться во времени и собираться в зоне сварки, что приводит к быстрому плавлению двух материалов. контактные поверхности плюс определенное давление, чтобы они интегрировались. Когда ультразвуковая волна прекращается, давление продолжается и имеет небольшую продолжительность, чтобы затвердеть и сформировать прочную молекулярную цепь для сварки.
