Принцип работы и метод отладки ультразвукового сварочного аппарата

1, принцип применения ультразвука в обработке пластмасс:

Ультразвуковая волна, используемая при обработке пластика, имеет несколько рабочих частот: 15 кГц, 18 кГц, 20 кГц, 40 кГц. Его принцип заключается в использовании положения пика продольной волны для передачи амплитуды в зазор пластиковых деталей под давлением, так что две пластиковые детали или другие детали и пластиковые части контактной части молекулярного столкновения вызывают плавление, так что контакт пластический сплав, для достижения цели обработки.

2. Компоненты и принципы ультразвуковой сварки

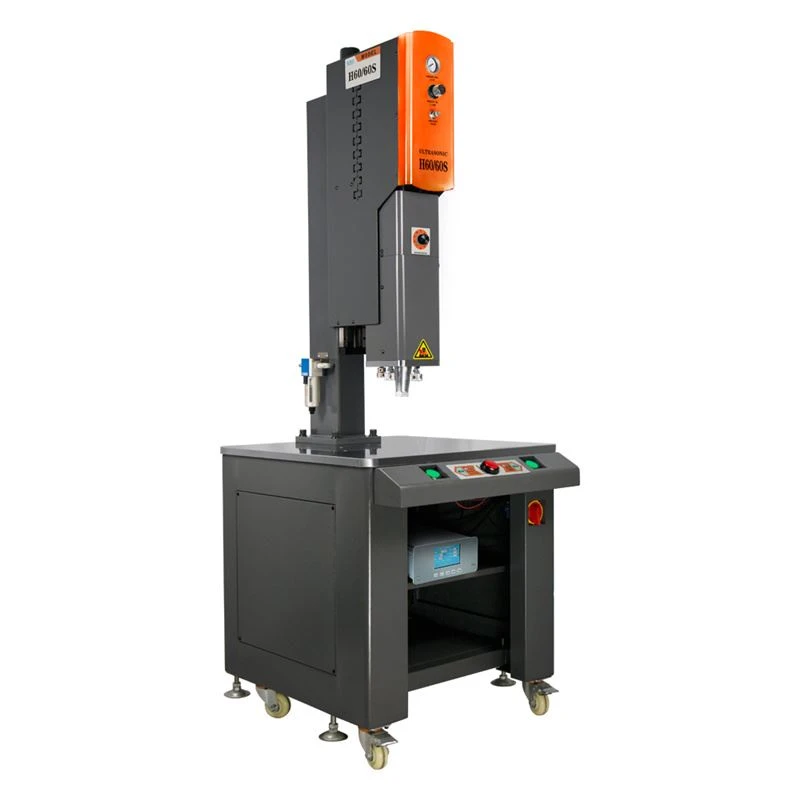

Ультразвуковой сварочный аппарат в основном состоит из следующих частей: генератор, пневматическая часть, часть программного управления, часть преобразователя.

Основная функция генератора заключается в преобразовании источника питания 50 Гц в высокочастотную (например, 20 кГц) высоковольтную радиоволну с помощью электронной схемы.

Пневматическая часть основной роли заключается в процессе обработки для выполнения давления, давления и других потребностей в работе с давлением.

Часть программного управления контролирует рабочий процесс всей машины для достижения постоянного эффекта обработки.

Преобразовательная часть предназначена для преобразования электрической волны высокого напряжения, генерируемой генератором, в механическую вибрацию, которая передается, усиливается и достигает обрабатываемой поверхности.

В настоящее время в Китае широко используются генераторы двух типов: один из них представляет собой схему мостового усилителя, представленную BRANSON в Соединенных Штатах. Схема защиты использует фазовую защиту, а рабочая частота обычно составляет 20 кГц. Его преимуществами являются высокая эффективность электрического преобразования, но его недостатками являются узкий диапазон дросселя, регулирующего частоту, и плохая производительность отслеживания частоты. Еще один минус в том, что мощность не может быть очень большой, максимум около 3кВт; Другая машина Тайваня, в которой обычно используется усилитель мощности класса B, защита от перегрузки по току и мостовая обратная связь. Преимущества заключаются в том, что мощность может быть больше (например, 4,2 кВт), производительность отслеживания частоты хорошая, в случае высокой мощности обычно используется рабочая частота 15 кГц. Недостатком является низкая эффективность электрического преобразования. Рабочая частота 15 кГц - это то, что слышит человеческое ухо, что отражает большой шум. В Швейцарии, Германии и Японии также есть машины, использующие технологию автоматического отслеживания частоты. Из-за высокой цены он не распространен в Китае.

Часть ПРЕОБРАЗОВАТЕЛЬ состоит из трех частей: ПРЕОБРАЗОВАТЕЛЬ; BOOSTER (также известный как BOOSTER, BOOSTER); Сварочная головка (также известная как HORN или SONTRODE).
